설계가 현실이
되는 순간까지.
3D 설계부터 구조·유동 검증, 전장 설계와 데이터 관리까지.
SOLIDWORKS로 아이디어를 실제 제품과 시스템으로 구체화하세요.
CUTSHION은 실제 로봇·자동화 시스템을 직접 설계하고 구축하며, 고객의 설계 목적과 엔지니어링 환경에 맞는 SOLIDWORKS 제품 구성과 도입 범위를 함께 검토합니다.
전문 3D CAD의 중심.

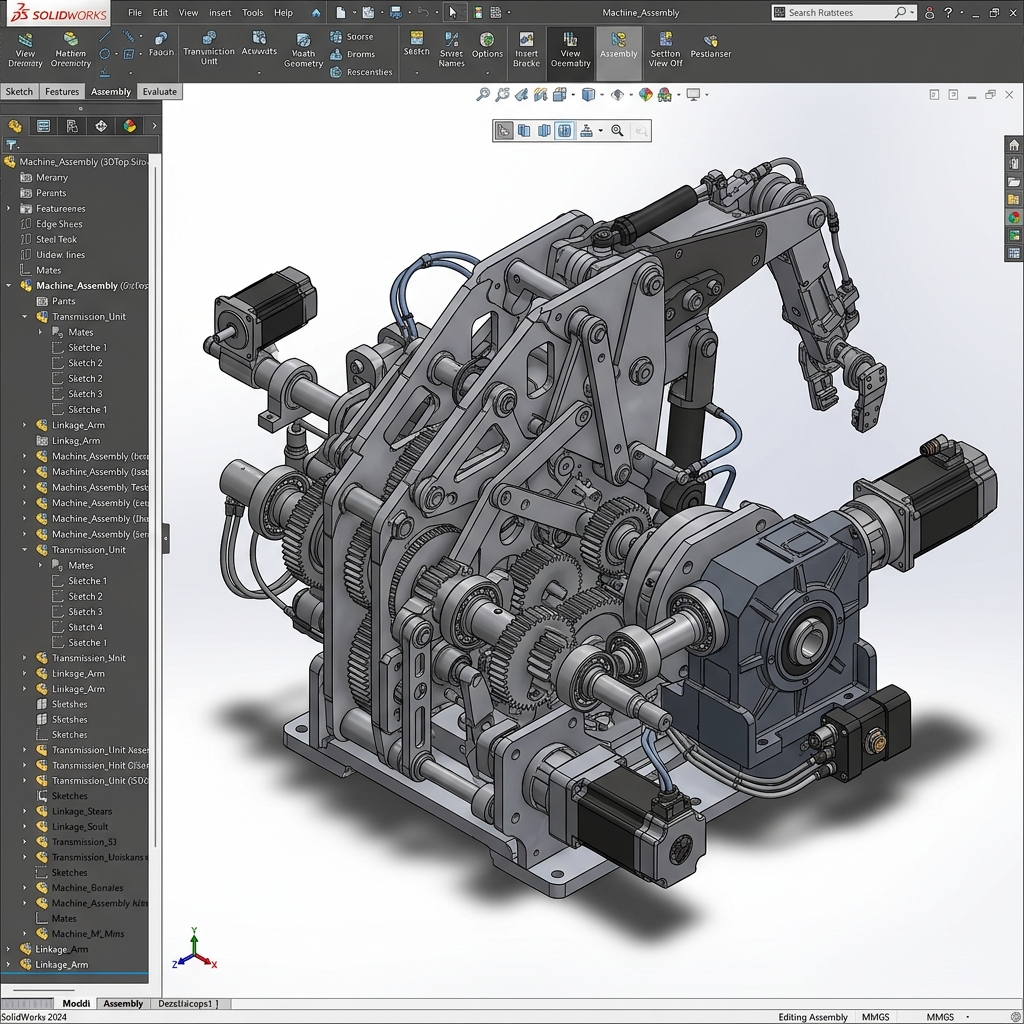

로봇 셀과 자동화 장비의 기계 설계를 구체화하는 SOLIDWORKS Design
파트와 어셈블리, 2D 도면부터 대형 어셈블리, 판금, 용접구조물, 금형과 제조 준비 문서까지. SOLIDWORKS Design은 아이디어를 실제 제품과 시스템의 설계 데이터로 구체화하는 전문 3D CAD 솔루션입니다.

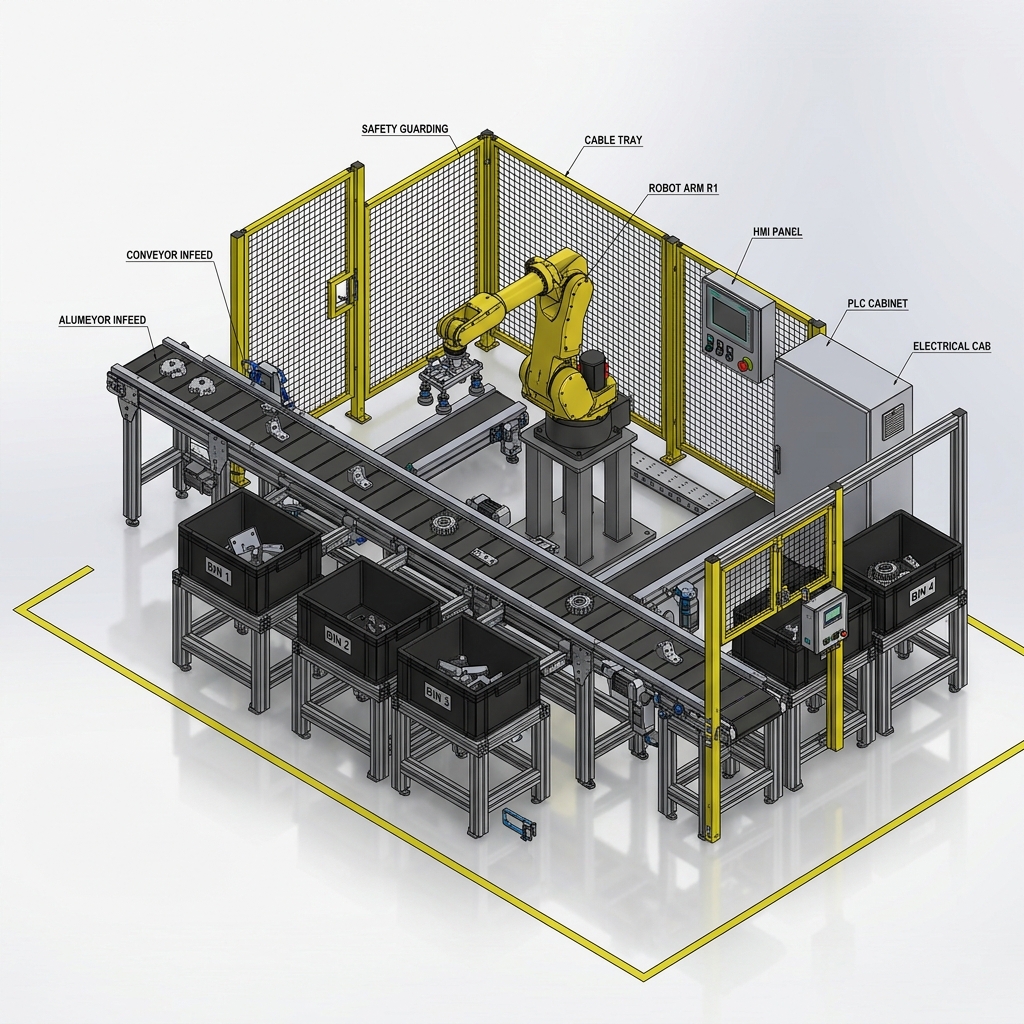

시스템 레이아웃·주요 장비 배치
로봇과 주요 장비, 컨베이어와 주변 설비가 전체 공간 안에서 어떻게 배치될지 3D로 구체화합니다.

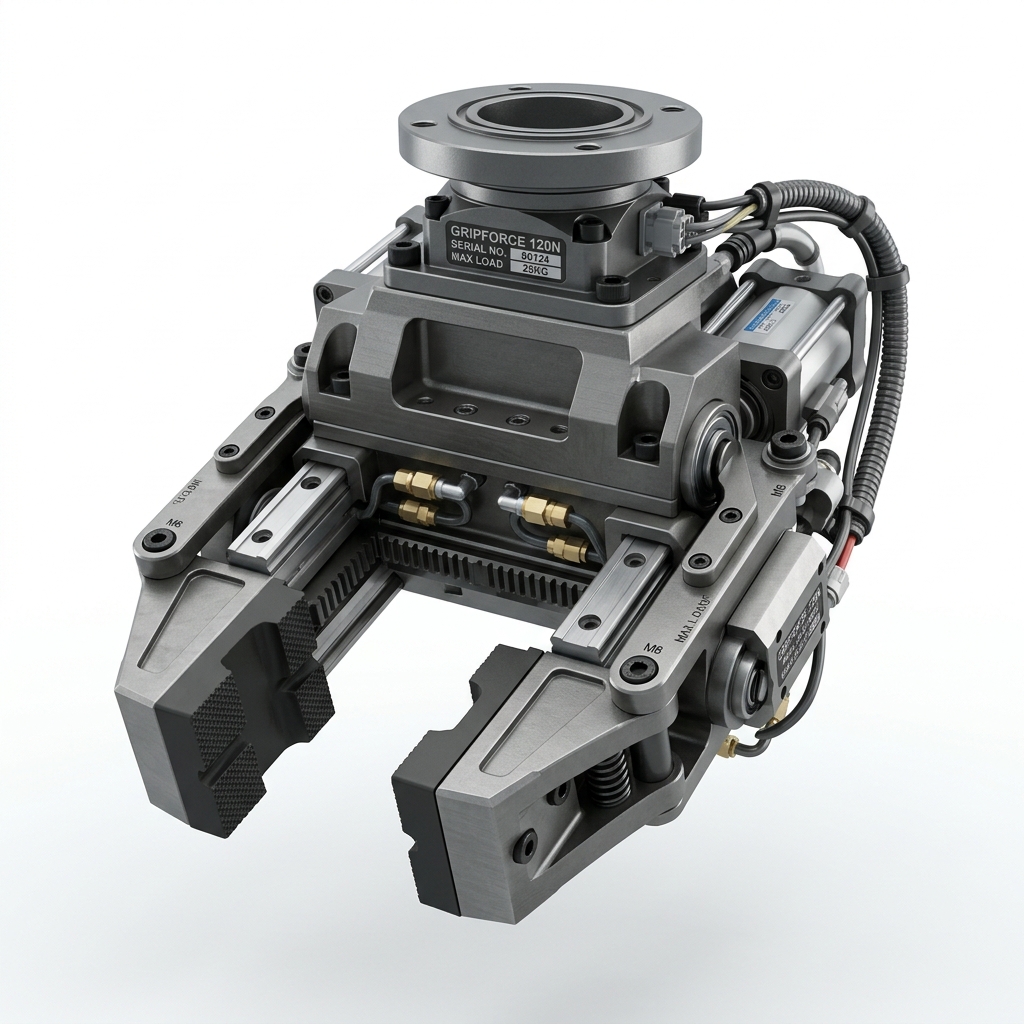

그리퍼·엔드이펙터·전용 툴링
작업물을 잡고, 옮기고, 가공하거나 조립하기 위해 로봇 끝단에 필요한 전용 툴링을 설계합니다.

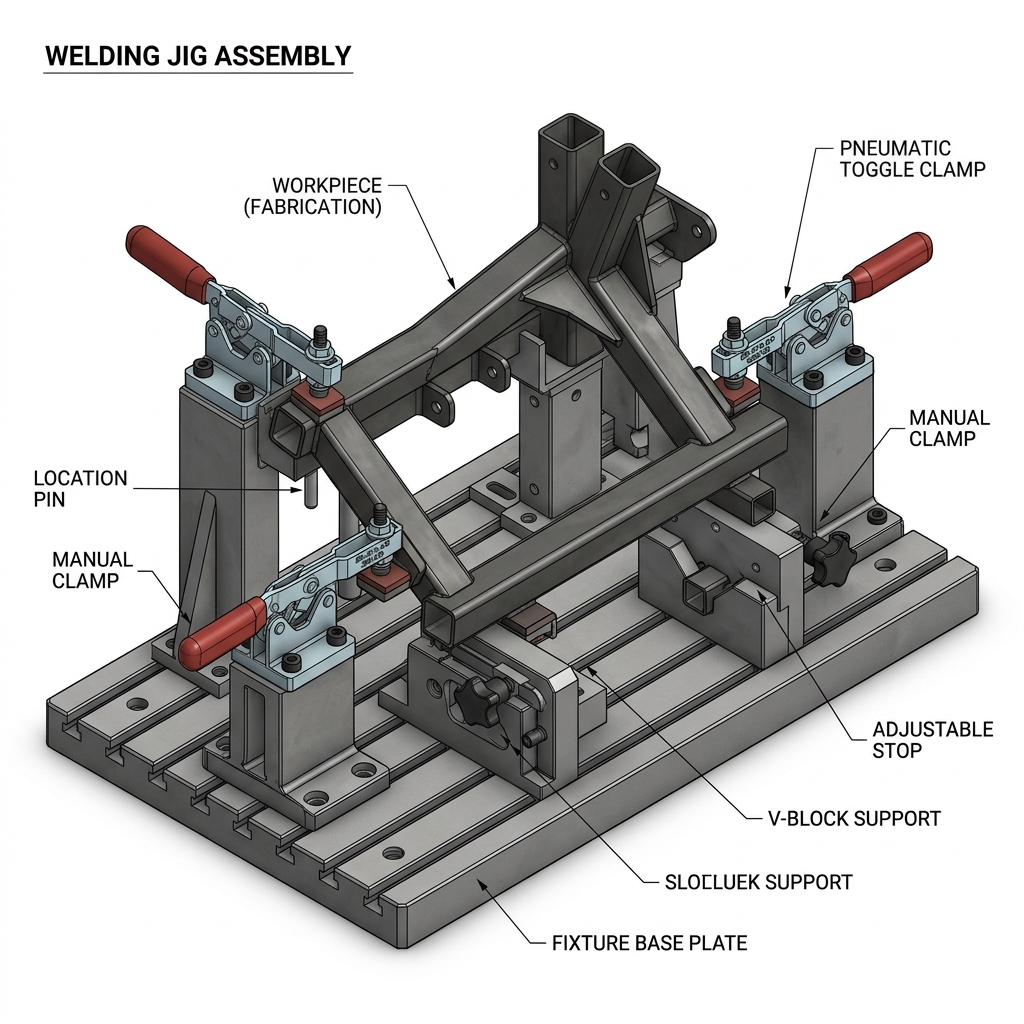

지그·픽스처·전용 치공구
작업물을 정확한 위치에 고정하고 반복 작업의 일관성을 높이기 위한 구조를 설계합니다.

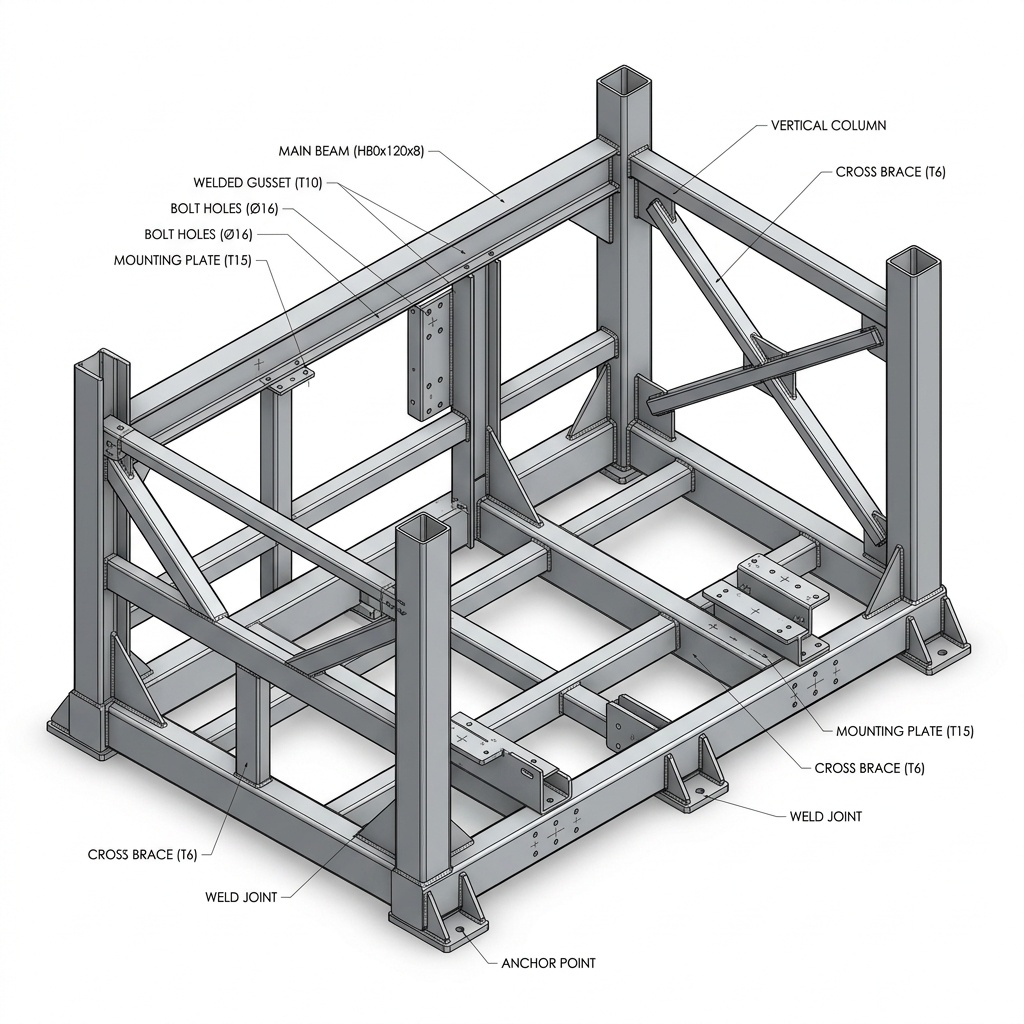

프레임·베이스·가드·기계 구조물
로봇 베이스와 머신 프레임, 용접 구조물, 판금 커버와 안전 가드 등 시스템을 지지하고 보호하는 구조를 설계합니다.

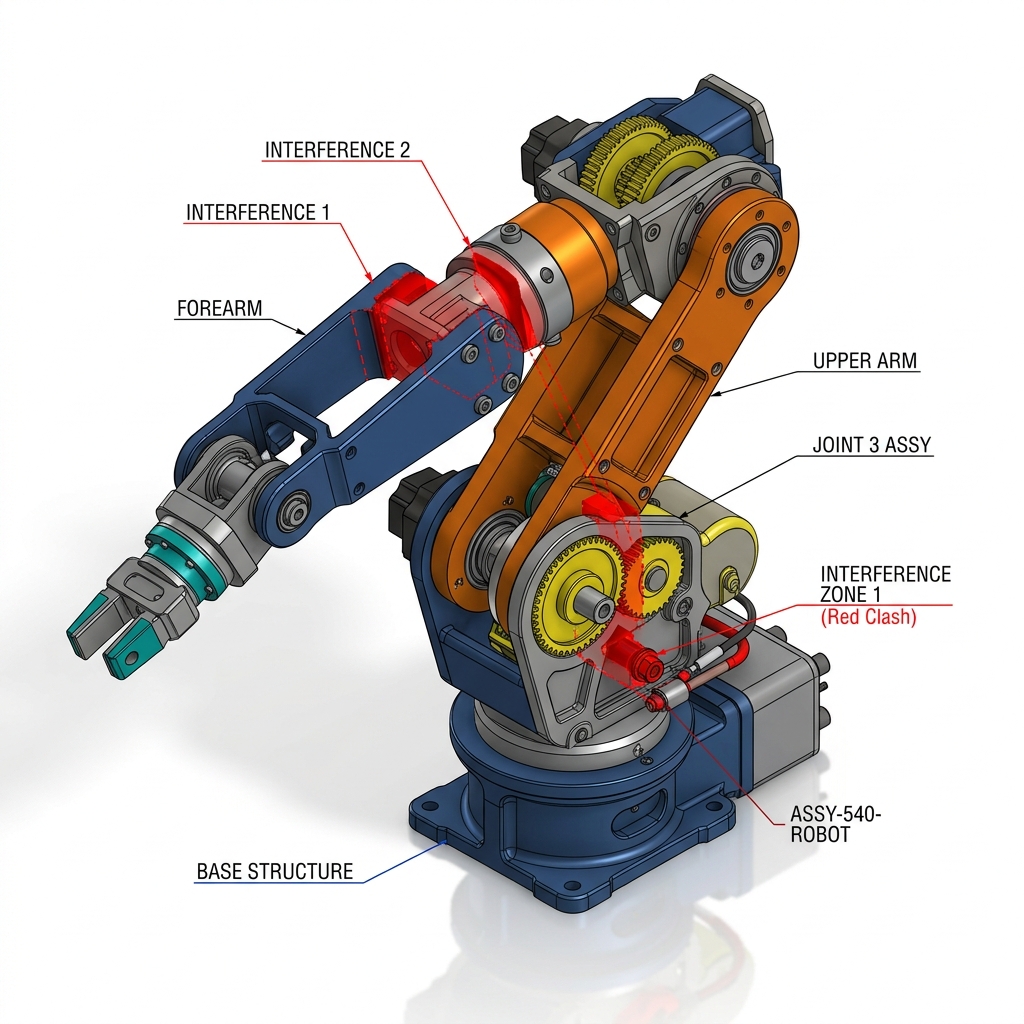

어셈블리·공간·간섭 검토
여러 부품과 서브어셈블리를 하나의 시스템으로 구성하고, 장비 사이의 공간과 물리적 간섭 가능성을 확인합니다.

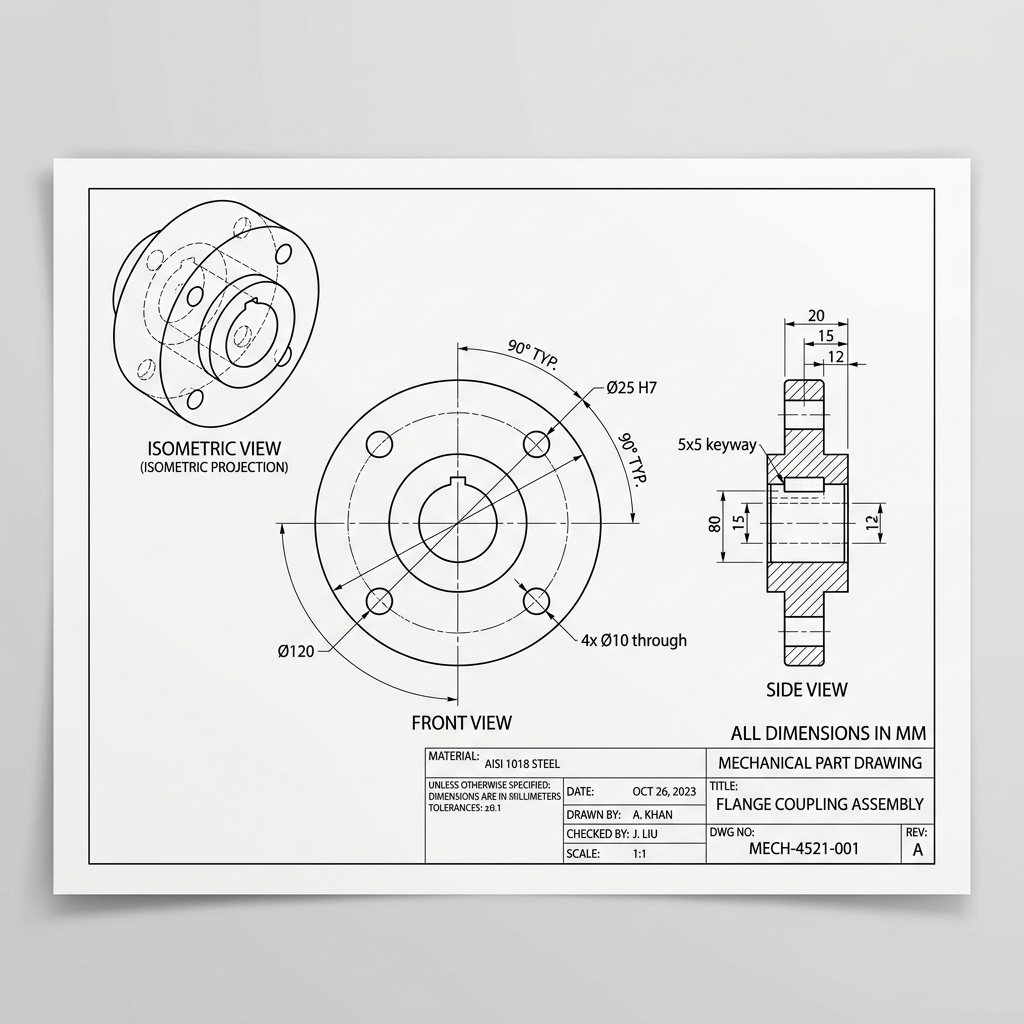

제작도면·BOM·제조 정보
3D 설계를 실제 제작과 조립에 필요한 도면, BOM과 제조 정보로 연결합니다.
필요한 범위에 맞는 SOLIDWORKS Design을 선택하세요.
설계 범위와 검증 수준, 필요한 생산성 도구에 따라 Standard, Professional, Premium 중 적합한 구성을 선택할 수 있습니다.
3D 모델링과 어셈블리, 도면 작성이 중심이라면.
- 파트 및 어셈블리 모델링
- 2D 도면
- 용접구조물
- 금형
- 판금 관련 특수 설계 도구
반복 작업을 줄이고, 설계 검토와 제조 준비까지 더 효율적으로 관리하고 싶다면.
- Standard 기능 포함
- 설계 및 제조 적합성 검사
- 업계 표준 부품 CAD 라이브러리
- 제조 비용 분석
- CAD 표준 및 도면 검사
복잡한 배관·배선·Routing이나 기본 구조해석과 Motion 검토까지 필요하다면.
- Professional 기능 포함
- 전기 하니스 Routing
- 파이프·튜브·덕트 Routing
- 파트와 어셈블리의 선형 정적 해석
- 시간 기반 Motion 해석
Design에서 시작해,
필요한 엔지니어링 환경으로 확장하세요.
3D 설계, 구조 검증, 유동·열 해석, 전장 설계와 데이터 관리까지. 업무와 개발 환경에 필요한 SOLIDWORKS 솔루션을 확인하세요.
설계가 바뀌면,
현장의 기준도 함께 바뀌어야 합니다.
자동화 시스템은 설계 이후에도 테스트와 조립, 설치 과정에서 계속 구체화될 수 있습니다. 문제는 변경 자체가 아닙니다.

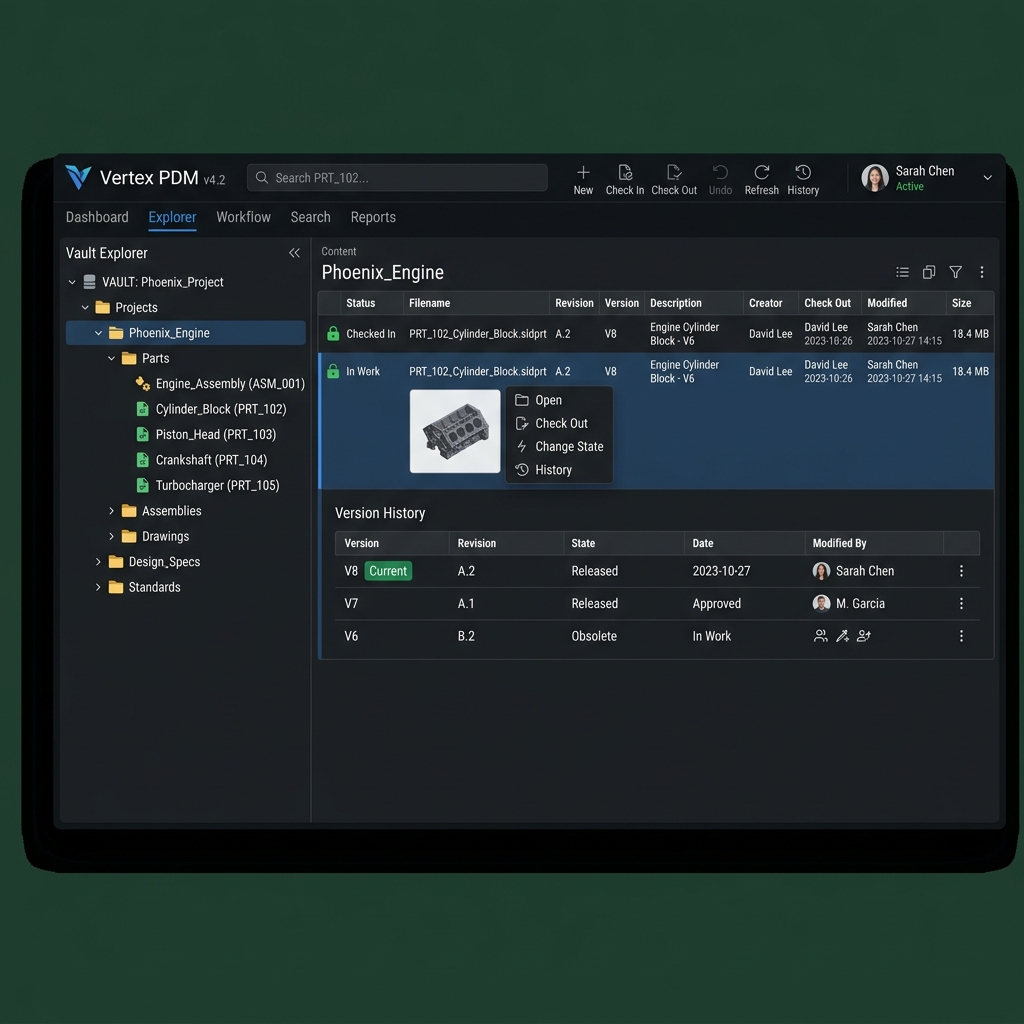

“변경된 내용이 3D 모델과 도면, 전장 설계와 데이터에 같은 기준으로 반영되고, 제작과 설치에 참여하는 사람들이 동일한 최신 정보를 기준으로 움직일 수 있어야 합니다.”
설계 변경이 현장의 혼선이 되지 않도록. 디지털 설계와 실제 구축 사이의 연결을 유지하는 것, 그것이 CUTSHION이 고객과 함께하는 방식입니다.
지금 해결해야 할 엔지니어링 과제는 무엇인가요?
현재 해결하려는 과제를 기준으로 필요한 SOLIDWORKS 솔루션을 빠르게 확인하세요.
현장에서 수정하기 전에,
설계 단계에서 더 많이 확인하세요.
실제 제작 이후에 발견되는 모든 문제를 소프트웨어가 제거할 수는 없습니다. 하지만 설계 단계에서 확인할 수 있는 문제라면, 더 이른 시점에 검토할 수 있습니다.
구성, 공간, 간섭을 사전에 검토
어셈블리 구성과 공간 관계, 물리적 간섭 가능성을 확인합니다.

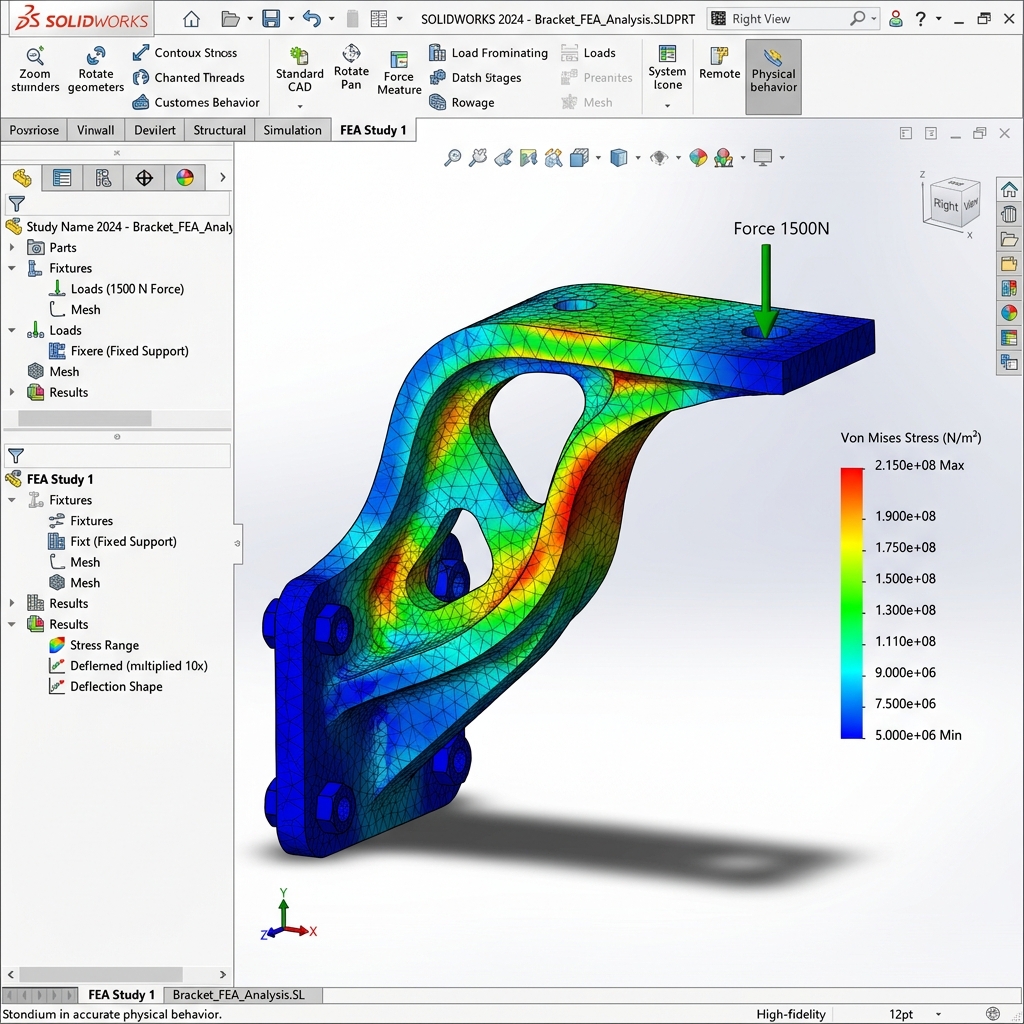

구조 강도와 변형, 피로 등을 검토
응력, 변형, 피로, 좌굴 등 구조 성능과 안전성을 확인합니다.

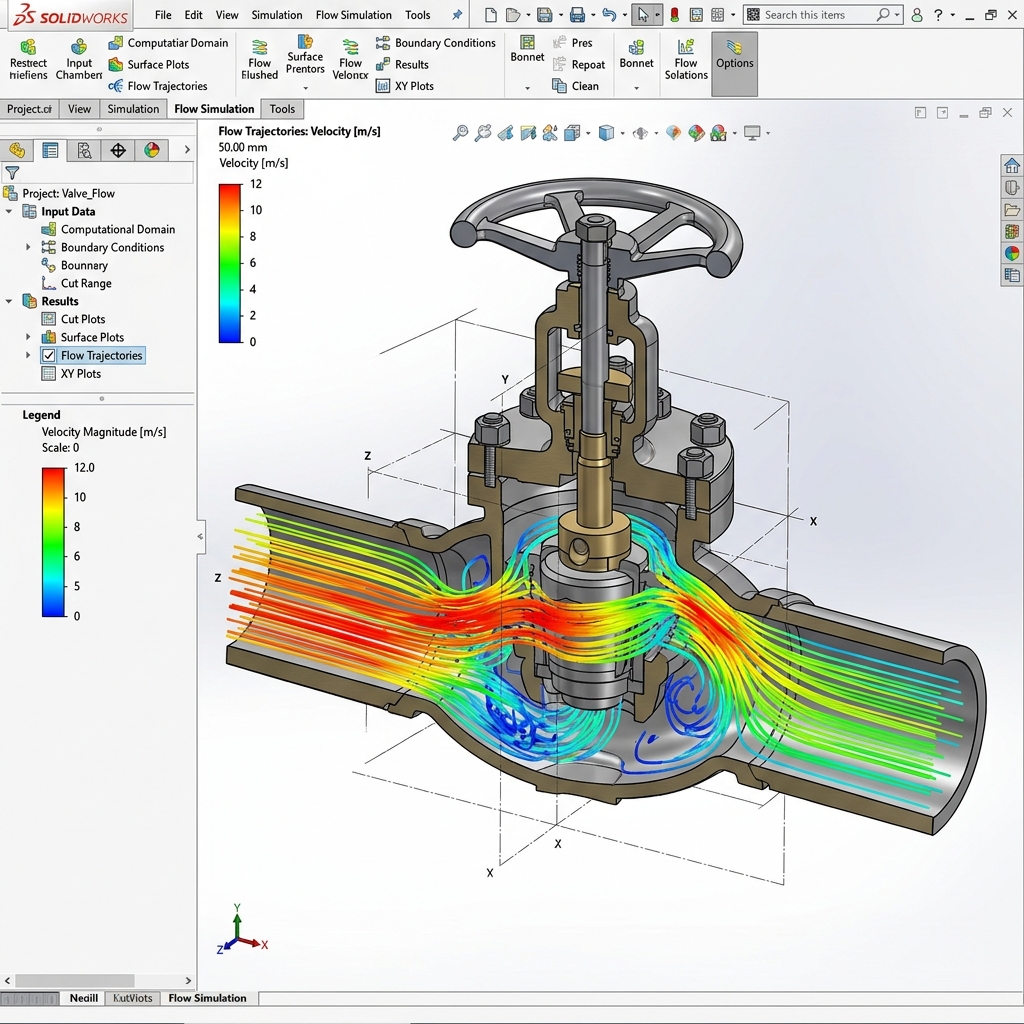

유동과 열의 영향을 사전에 분석
공기와 액체의 흐름, 열전달과 유체력을 분석합니다.
로봇의 정확한 도달성, 경로 생성, 오프라인 프로그래밍과 전문 워크셀 시뮬레이션은 일반적인 3D CAD·구조해석과 구별되는 별도의 전문 영역입니다.
SOLIDWORKS 도입 및 상담 문의
제품 선택부터 에디션 비교, 무료 체험, 견적과 라이선스 구성까지. 고객의 설계 목적과 엔지니어링 환경에 맞는 SOLIDWORKS 도입을 함께 검토해드립니다.
